Care este rolul distribuitoarelor de încălzire în pardoseală și al debitmetrelor?

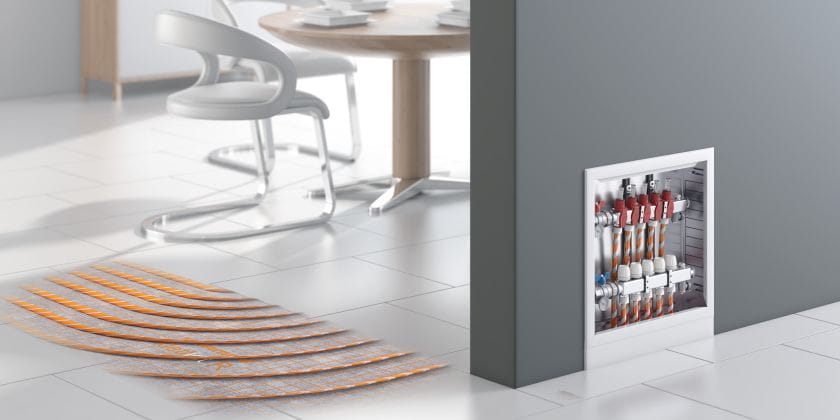

Distribuitorul este inima sistemului de încălzire în pardoseală. Este punctul central în care converg conductele de tur și retur ale circuitelor. Acesta conectează conductele la sursa de căldură și trimite apa din cazan sau pompa de căldură în fiecare circuit la debitul corect.

Un distribuitor constă pe tur, dintr-un indicator de debit cu funcție de blocare și memorie presetată, cu posibilitatea de curățare a flaconului murdar, respectiv, pe retur cu ventile termostatabile integrate, pentru instalarea servomotoarelor, care vor închide și deschide circuitele individuale în funcție de comenzile termostatului de cameră. Bara distribuitor este alimentată cu apă caldă de la sursa de căldură și este în prezent echipată cu debitmetre care indică debitul fiecărui circuit.

De ce este atât de important să echilibrați un sistem de încălzire în pardoseală?

Aproximativ 85% din sistemele vechi și 60% din sistemele noi de încălzire prin suprafețe radiante nu sunt echilibrate. Cu toate acestea, echilibrarea este o condiție prealabilă importantă pentru funcționarea optimă și exploatarea eficientă din punct de vedere energetic a sistemului de încălzire. Numai dacă sistemul este echilibrat corect, fiecare circuit de încălzire primește exact cantitatea de apă de care are nevoie pentru a acoperi sarcina termică. În plus, un sistem echilibrat asigură o încălzire rapidă și uniformă, precum și o precizie mai mare a controlului, ceea ce, la rândul său, duce la o calitate mai bună a controlului și la un consum mai mic de energie.

Olaf Kloetzel, Product Manager Radiant Heating & Cooling la Purmo, explică: „Apa curge întotdeauna pe calea celei mai mici rezistențe. Acest lucru este valabil și pentru apa de încălzire care curge prin circuitele paralele ale unui sistem de încălzire radiantă. Datorită dimensiunilor diferite ale suprafețelor, circuitele au lungimi diferite și, prin urmare, pierderi de presiune diferite. Dacă nu echilibrați sistemul, circuitele scurte de încălzire vor fi supraalimentate, rezultând camere supraîncălzite, în timp ce circuitele lungi nu vor primi suficientă apă. Prin urmare, trebuie să reglați debitele în funcție de lungimea conductei din fiecare buclă. Prin echilibrarea sistemului, creați pierderi de presiune suplimentare pe circuitele mai scurte, astfel încât, în final, fiecare circuit să aibă aceeași rezistență și să primească cantitatea de apă de care are nevoie. În acest fel, creați o căldură uniformă și confortabilă pe întreaga suprafață a podelei.”

 Echilibrarea hidraulică în proiectarea încălzirii în pardoseală

Desigur, înainte de a putea echilibra corect sistemul, trebuie să știți ce valori să setați pe debitmetre. Acestea sunt calculate în timpul procesului de proiectare a sistemului și în general, sunt incluse pe documentele de calcul. Următorii pași sunt esențiali pentru a ajunge la un calcul corect (ulterior):

1. Determinați suprafața de încălzire a circuitului (m2).
2. Determinați sarcina termică a zonei circuitului. Pentru aceasta, înmulțiți sarcina termică specifică clădirii în W pe m2 cu suprafața circuitului de încălzire. În clădirile existente, cererea de căldură este adesea o estimare aproximativă bazată pe anul de construcție. De exemplu, pentru clădirile mai vechi (construite în jurul anului 1995) sarcina termică este de aproximativ 125 W/m2, în timp ce pentru clădirile moderne (construite în jurul anului 2004) este mai aproape de 100 W/m2.
3. Determinați diferența de temperatură dintre tur și retur. O valoare de referință frecvent utilizată este 7 K.
4. Acum puteți calcula debitul de apă pentru circuitul de încălzire (l/min) împărțind sarcina termică la produsul diferenței de temperatură înmulțit cu 70.

De exemplu, un circuit de încălzire de 4,5 m2 într-o clădire cu o cerere specifică de căldură de 70 W/m2 are o sarcină termică de 315 W. Dacă avem o diferență de temperatură de 7 K între tur și retur, rezultă un volum de apă necesar de 0,65 litri pe minut pentru încălzirea camerei.

Dacă nu aveți resursele sau timpul necesar pentru a efectua acest tip de calcule pentru proiectul (proiectele) dumneavoastră, puteți apela oricând la serviciul nostru de calcul. Experții noștri calificați sunt bucuroși să vă ajute, să vă ușureze munca și să se ocupe de proiectarea încălzirii în pardoseală și de toate sarcinile asociate.

Cum se reglează un distribuitor de încălzire în pardoseală și un debitmetru?

Odată ce cunoașteți cantitatea de apă necesară în fiecare circuit, puteți regla valorile debitmetrelor prin rotirea supapei de reglare a debitului. Puteți citi cu ușurință cantitatea de apă din paharul debitmetrului pentru a vă asigura că fiecare circuit primește cantitatea de care are nevoie pentru a încălzi eficient camera la temperatura dorită. „Acesta este un exemplu excelent al modului în care inovarea și tehnologia produselor facilitează o sarcină zilnică pentru proiectanți și instalatori”, spune Olaf. „În trecut, distribuitoarele aveau doar supape de reglare și era destul de dificil să setați debitul corect. Pe baza cantității necesare în circuit și a pierderii de presiune, trebuia să citiți pe o diagramă câte ture trebuia să faceți pentru a închide supapa de reglare. Prin urmare, nu este surprinzător faptul că, anterior, majoritatea sistemelor de încălzire și răcire radiantă nu erau echilibrate. Acum, că majoritatea distribuitoarelor sunt echipate cu debitmetre, este mult mai ușor, deoarece puteți citi pur și simplu cantitatea de apă direct pe debitmetru.”

Nu trebuie să utilizați nici o unealtă pentru a regla debitul de pe debitmetru. O puteți face cu ușurință manual. Odată ce toate circuitele au fost calibrate corect, debitmetrele pot fi fixate la locul lor cu ajutorul clemei furnizate. Acest lucru înseamnă că circuitele de încălzire pot fi oprite dacă este necesar, fără a modifica setarea prestabilită. Pentru a parcurge pas cu pas procesul de reglare a distribuitorului de încălzire în pardoseală, vă recomandăm să vizionați videoclipul nostru instructiv despre cea mai bună modalitate de a seta, curăța și înlocui un debitmetru:

Dacă mai aveți întrebări despre proiectarea sistemelor de încălzire în pardoseală, echilibrare sau componente precum distribuitoarele de încălzire și debitmetrele, nu ezitați să ne contactați. Suntem bucuroși să vă oferim toate informațiile de care aveți nevoie.
